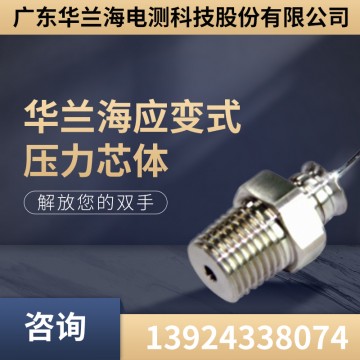

PT303
特点和用途：
本系列产品主要应用于各类应变式压力传感器中作为芯体使用，也可单独应用于一些通用型及民用性产品的压力测量与控制。
|
技术指标明细: |
|
|
量程范围
|
0-10MPa～0-150MPa
|
|
综合精度
|
0.5%FS、1.0%FS
|
|
输出信号
|
1mV/V、2mV/V、3mV/V、3.3mV/V
|
|
工作温度
|
-10℃～+80℃
|
|
信号引出
|
四色排线
|
|
供电电压
|
10（6～12）VDC
|
|
螺纹连接
|
M20×1.5；可定制
|
|
过载范围
|
安全过载：120%；极限过载：150%
|
|
选型参照表: PT300 - 1M - 01 - C - Q |
||||||||
|
PT3
|
00
|
1
|
M
|
01
|
C
|
Q
|
||
|
00
|
型号
|
|||||||
|
1
|
量程(实际数字标注)
|
|||||||
|
M
|
压力单位( P=Psi, B=Bar, M=MPa )
|
|||||||
|
01
|
输出信号
( 01=1mV/V, 02=2mV/V, 03=2.5mV/V, 04=3.3mV/V ) |
|||||||
|
C
|
精度等级（%FS）( B=0.2, C=0.3, D=0.5,E=1.0 )
|
|||||||
|
Q
|
螺纹连接( F=M12×1, G=M14×1.5, H=1/2-20, L=M18×1.5,M=M22×1.5, N=M28×1.5, P=G3/4, Q=G3/8 )
|
|||||||
